Spring MVC 구조

MVC란?

Model, View, Controller의 약자로, 세가지 영역으로 서로 역할을 나눈 것을 말한다.

기존에는 하나의 서블릿이나, JSP만으로 비즈니스 로직과 뷰 렌더링을 모두 처리하면서 개발하였다.
이처럼 비즈니스 로직과 뷰 렌더링이 같이 존재하면 너무 많은 역할을 담당하게 되며, 둘 중 하나의 코드만 수정하면 되는데 변경 시에 같이 수정해야하는 문제점이 발생한다.

결과적으로 유지보수 또한 어려워진다는 얘기이다.



이러한 부분을 컨트롤러와 뷰 영역으로 관심사의 분리를 통해 역할을 나눠서 해결하고자한 패턴이 MVC패턴이다.

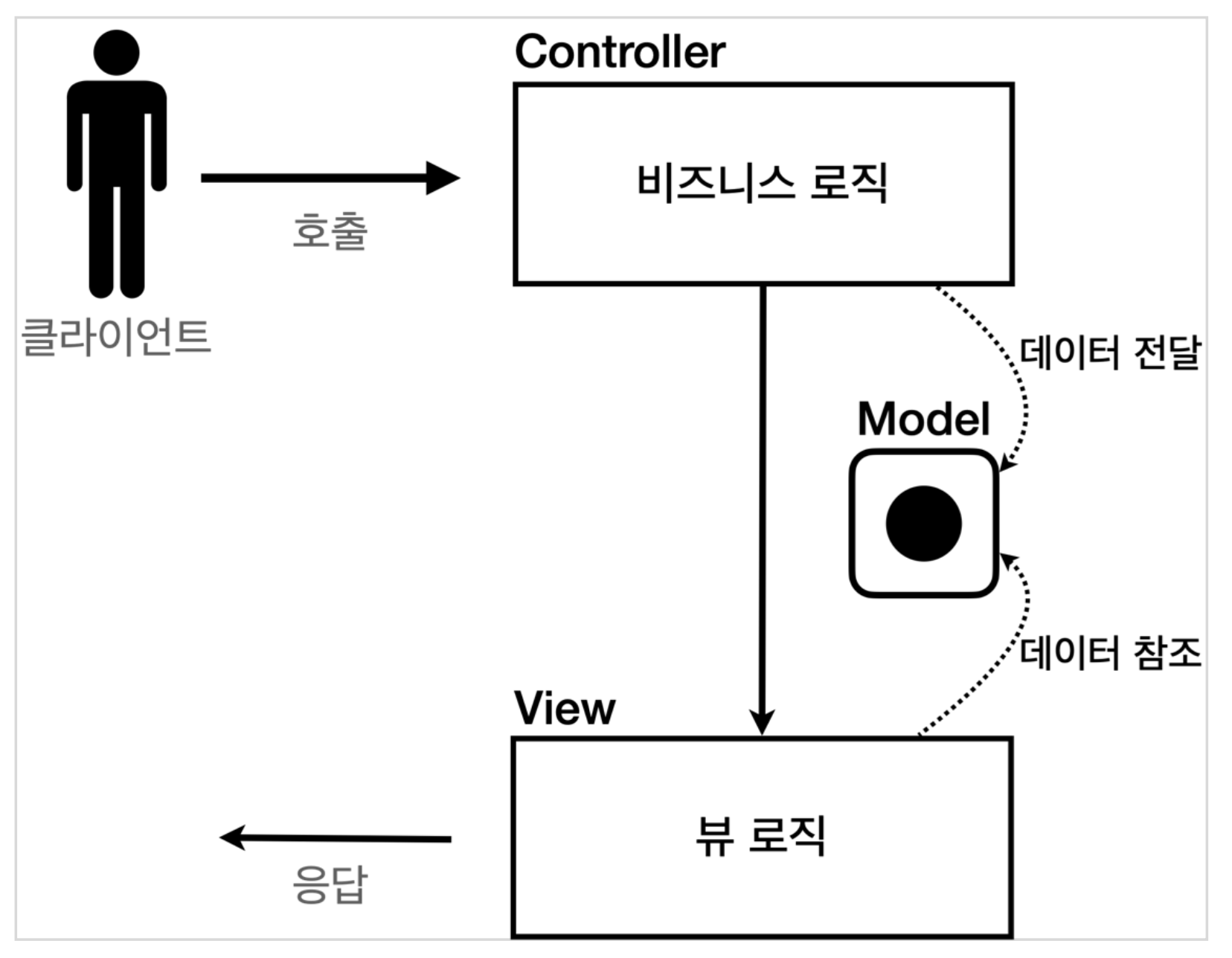

MVC패턴은 두가지 방법이 있는데 1번 사진처럼 컨트롤러에 비즈니스 로직을 둘 수는 있지만 이렇게 되면 컨트롤러가 너무 많은 역할을 담당하게 되므로 일반적으로 비즈니스 로직은 서비스 계층을 별도로 만들어서 처리한다.

Spring MVC

스프링 MVC는 다음과 같은 구조로 구성되어있다.

동작 순서

1. 핸들러 조회 : 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
2. 핸들러 어댑터 조회 : 핸들러를 실행할 수 있는 어댑터를 조회한다.
3. 핸들러 어댑터 실행 : 핸들러 어댑터를 실행한다.
4. 핸들러 실행 : 핸들러 어탭더가 실제 핸들러를 실행한다.
5. ModelAndView 반환 : 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.
6. 뷰 리졸버(viewResolver) 호출 : 뷰 리졸버를 찾고 실행한다.
7. 뷰 반환 : 뷰 리졸버는 뷰의 논리 이름을 물리명으로 바꾸고, 렌더랑 역할을 담당하는 뷰 객체를 반환한다.
8. 뷰 렌더링 : 뷰를 통해서 렌더링한다.



먼저 스프링 MVC의 핵심인 DispatcherServlet부터 알아보자.

DispatcherServlet

스프링 MVC는 프론트 컨트롤러 패턴으로 구현되어 있다.

프론트 컨트롤러 패턴이란 컨트롤러 앞에 컨트롤러를 두어서 모든 클라이언트 요청의 진입점 역할을 하는 패턴이다.
클라이언트 요청을 적절한 컨트롤러(핸들러)로 라우팅하며, 공통 로직 처리를 통하여 코드를 줄일 수 있다.
스프링 MVC의 프론트 컨트롤러가 바로 디스패처 서블릿(DispatcherServlet)이며, 스프링 MVC의 핵심 기능이다.



DispatcherServlet의 구조는 다음과 같다.

중요한 점은 부모 클래스인 HttpServlet을 상속받아서 사용하고 서블릿으로 동작한다는 점이다.

서블릿이 호출되면 HttpServlet 이 제공하는 serivce() 가 호출된다.
스프링 MVC는 DispatcherServlet 의 부모인 FrameworkServlet 에서 service() 를 오버라이드해둔 상태이다.
FrameworkServlet.service() 를 시작으로 여러 메서드가 호출되면서 DispacherServlet.doDispatch()가 호출된다.

doDispatch()에 대해 알아보자. 코드의 핵심 기능만 보기 위해서 예외처리와 인터셉트 등은 제외하였다.

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
    HttpServletRequest processedRequest = request;
    HandlerExecutionChain mappedHandler = null;
    ModelAndView mv = null;

	// 1. 핸들러 조회
    mappedHandler = getHandler(processedRequest);
    if (mappedHandler == null) {
        noHandlerFound(processedRequest, response);
	return;
    }
	//2.핸들러 어댑터 조회-핸들러를 처리할 수 있는 어댑터
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
	// 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
    processDispatchResult(processedRequest, response, mappedHandler, mv,dispatchException);
}
 private void processDispatchResult(HttpServletRequest request,HttpServletResponse response,
 HandlerExecutionChain mappedHandler, ModelAndViewmv, Exception exception) throws Exception {
 	// 뷰 렌더링 호출
	render(mv, request, response);
  }
protected void render(ModelAndView mv, HttpServletRequest request,HttpServletResponse response) throws Exception {
    View view;
    String viewName = mv.getViewName();
    //6. 뷰 리졸버를 통해서 뷰 찾기, 7.View 반환
    view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
	// 8. 뷰 렌더링
    view.render(mv.getModelInternal(), request, response);
  }

위 그림의 동작 순서와 동일하게 실행하는 걸 알 수 있다.

스프링 MVC의 강점은 DispatcherServlet의 코드를 고치지 않고 원하는 기능이나 확장을  할 수 있다는 점이다.

주요 인터페이스 목록

• 핸들러 매핑: org.springframework.web.servlet.HandlerMapping
• 핸들러 어댑터: org.springframework.web.servlet.HandlerAdapter
• 뷰 리졸버: org.springframework.web.servlet.ViewResolver
• 뷰: org.springframework.web.servlet.View

이 인터페이스들만 구현하여 DispatcherServlet에 등록하면 나만의 컨트롤러를 만들 수 있다.

핸들러 매핑(HandlerMapping)

핸들러 매핑은 URL요청을 어떤 컨트롤러와 연결할지 결정하는 역할을 한다.

주로 사용되는 방법은 애노테이션 기반인 RequestMappingHandlerMapping과 BeanNameUrlHandlerMapping이다.

• 0 = RequestMappingHandlerMapping 사용 : 애노테이션 기반 컨트롤러인 @RequestMapping 사용
• 1 = BeanNameUrlHandlerMapping : 스프링 빈의 이름으로 핸들러를 찾는다.

핸들러 매핑을 순서대로 실행하여 핸들러를 찾는다.

참고로 자주 쓰이는 @GetMapping, @PostMapping 등도 자세히 살펴보면 다음과 같이 @RequestMapping을 갖고 있다.

핸들러 어댑터(HandlerAdapter)

핸들러를 찾았으면 핸들러를 실행해줄 역할이 필요한데 그 역할을 담당하는 것이 바로 핸들러 어댑터이다.

핸들러 어댑터는 순서대로 supports()를 호출하여 해당 형식이 지원되는 지 찾는다.

순서는 다음과 같다.

• 0. RequestMappingHandlerAdapter
• 1. HttpRequestHandlerAdapter
• 2. SimpleControllerHandlerAdapter

대상을 찾았으면 핸들러 어댑터를 실행하면서 핸들러 정보도 같이 넘겨준다. 찾은 컨트롤러(핸들러)를 내부에서 실행하고 결과를 반환한다.



가장 우선순위가 높은 핸들러 매핑과 핸들러 어댑터는 RequestMappingHandlerMapping, RequestMappingHandlerAdapter 이다.
@RequestMapping 의 앞글자를 따서 만든 이름인데, 이것이 바로 지금 스프링에서 주로 사용하는 애노테이션 기반의 컨트롤러를 지원하는 매핑과 어댑터이다. 실무에서는 99.9% 이 방식의 컨트롤러를 사용한다고 한다.



뷰 리졸버(viewResolver)

뷰 리졸버는 뷰를 식별하고 뷰 렌더링하는 역할을 한다.

스프링 부트에서는 다음과 같은 뷰 리졸버를 자동으로 등록한다.

• 1 = BeanNameViewResolver : 빈 이름으로 뷰를 찾아서 반환한다.
• 2 = InternalResourceViewResolver : JSP를 처리할 수 있는 뷰를 반환한다.

핸들러 어댑터를 통하여 논리 뷰 이름을 얻는다. 뷰 논리명으로 순서대로 뷰 리졸버를 호출한다.

만약 빈 이름에 해당하는 뷰가 없다면 2번인 InternalResourceViewResolver가 호출되는 것이다.
